常見的NPT、PT、G、ZG、RC、M幾種螺紋的區別

1.米制螺紋M（60°）

米制螺紋，又稱為公制螺紋，是我國常用的螺紋。米制螺紋標準螺距值是按分段等差數列規律排列的。米制螺紋的牙型是60度，螺距是指兩牙尖之間的距離。米制螺紋--螺紋規格參數是以米制單位(毫米)來確定的螺紋，以M+螺紋大徑的公稱尺寸X螺距表示。

2.英制非密封管螺紋 G（55°）

G 俗稱管牙，是 55 度非密封管螺紋，屬惠氏螺紋家族。螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位是英寸。行內人通常用 “分”來稱呼螺紋尺寸，一寸等于8分，1/4寸就是2分，如此類推。

3.一般密封管螺紋 ZG（R、R1或R2、RC）（55°）

ZG是我國舊機械制圖標準表達的一種方式，現在已經改為R/R1/R2(外螺紋)，RC(內螺紋)。

4.美制螺紋NPT（60°）

NPT是National(American)Pipe Thread的縮寫，屬于美國標準的60°一般密封管螺紋，用于北美地區，錐度為1：16。螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的直徑，單位也是英寸。

5.英制螺紋PT（55°）

Pt螺紋是英制圓錐管螺紋，為1:16錐度的圓錐管螺紋英制螺紋是最早發明的，但是通過二戰后美制螺紋逐漸將英制螺紋擠出市場，現在只有韓國和日本應用的英制螺紋最多。

總結：

非密封的管螺紋不帶錐度,也就圓柱形管螺紋,該螺紋靠本身是無法獲得好密封的,只有在螺紋里加入密封材料(如水膠布、生料帶、麻繩等),才能起到密封效果。

密封的管螺紋(也叫自密封管螺紋)都是利用1：16的錐度上的螺紋牙相互擠壓,從而實現自密封,不用加密封材料(但有些帶錐度管螺紋,由于加工上的問題,在實際操作上,還是在圓錐螺絲上繞上一些密封材料,以求保險）。

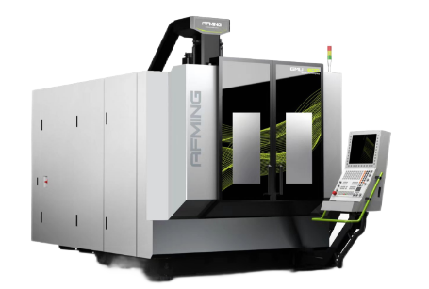

華正精密技術有限公司，10多年專注精密加工行業，30多臺CNC加工設備，3/4/5軸的CNC數控加工設備，加工進度高，品質好，通過ISO9001：2015國際質量管理體系認證，通過IATF16949:2016國際質量管理體系認證，品質有保障，要做就做好，做精。
